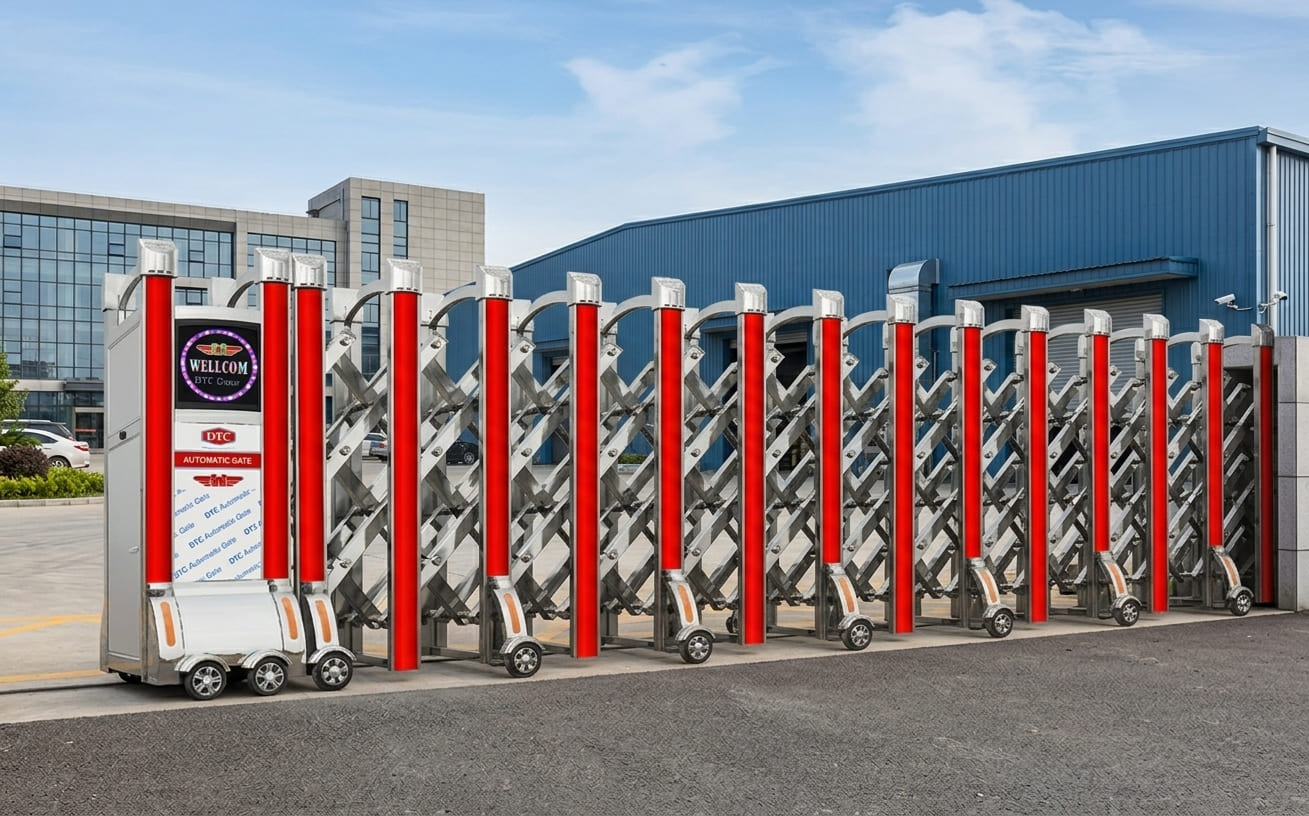

1. Motor cổng xếp tự động là gì?
Motor cổng xếp tự động là thiết bị truyền động đóng vai trò là "trái tim" điều khiển toàn bộ quá trình di chuyển co giãn của cổng xếp inox hoặc hợp kim nhôm. Nhờ có động cơ điện, cổng có thể tự động đóng/mở thông qua remote điều khiển từ xa, nút bấm cố định hoặc ứng dụng trên điện thoại thông minh.
2. Cấu tạo chi tiết của motor cổng xếp
Một bộ motor cổng xếp tự động hoàn chỉnh bao gồm các thành phần kỹ thuật chính sau:
- Động cơ điện (Đầu máy): Chuyển hóa điện năng thành cơ năng. Các dòng motor chất lượng cao thường sử dụng cuộn dây đồng nguyên chất để chịu nhiệt tốt và hoạt động bền bỉ.
- Hộp giảm tốc: Giúp giảm tốc độ quay của motor và tăng momen xoắn, tạo lực kéo lớn để di chuyển thân cổng nặng hàng trăm kg.
- Bo mạch điều khiển (Central Control Board): Tiếp nhận và xử lý tín hiệu từ remote, cảm biến từ trường, cảm biến vật cản.
- Hệ thống xích tải và bánh xe: Truyền chuyển động từ hộp số đến các bánh xe cao su chịu mòn.
- Bộ ly hợp cơ (Khóa xích): Cho phép chuyển sang chế độ đẩy tay nhẹ nhàng khi xảy ra sự cố mất điện.
3. Các loại motor cổng xếp phổ biến hiện nay
Dựa trên nguyên lý vận hành, motor cổng xếp được chia làm 2 loại chính:

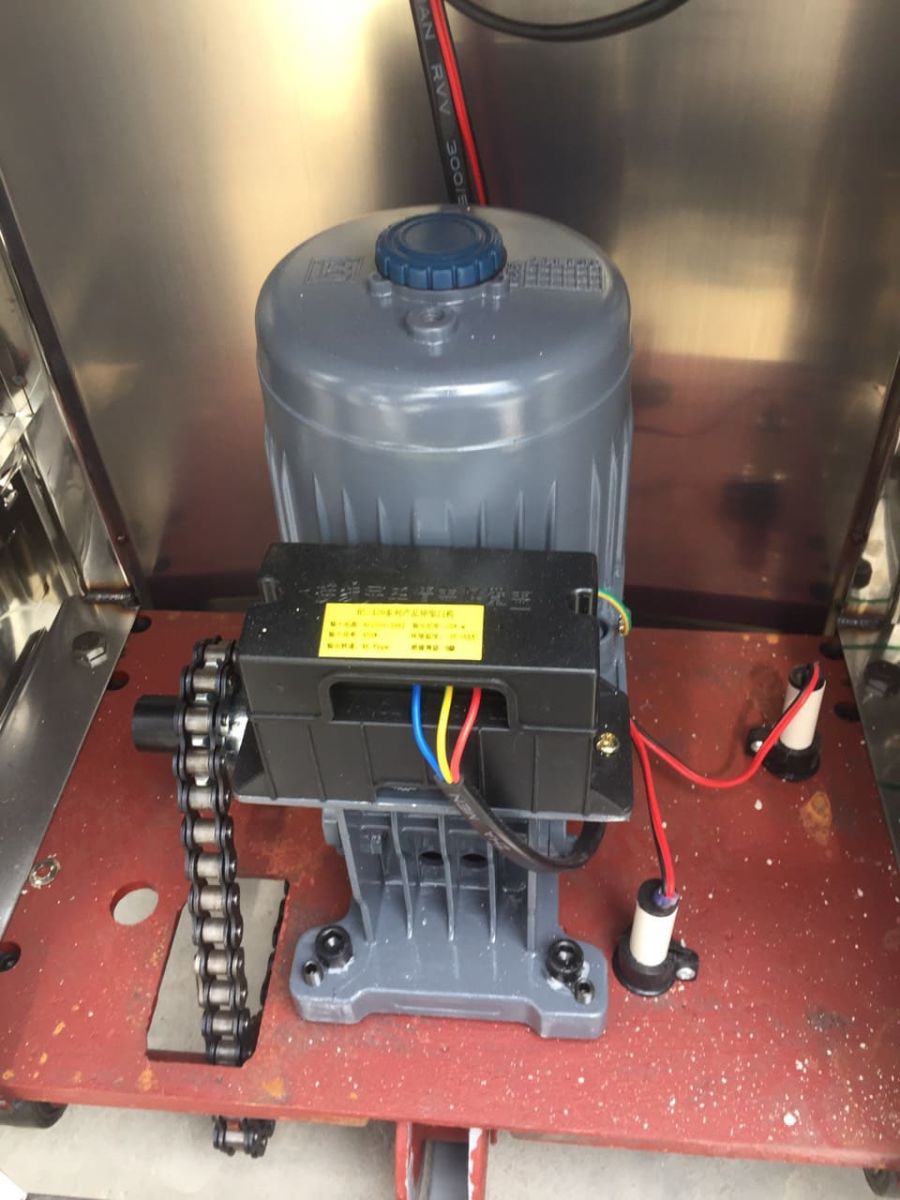

Motor cổng xếp có ray
- Nguyên lý: Chạy trên một ray thép v-rail hoặc ray tròn cố định trên mặt sàn.
- Ưu điểm: Hướng đi định hình chuẩn xác, giá thành tối ưu, yêu cầu công suất motor vừa phải.

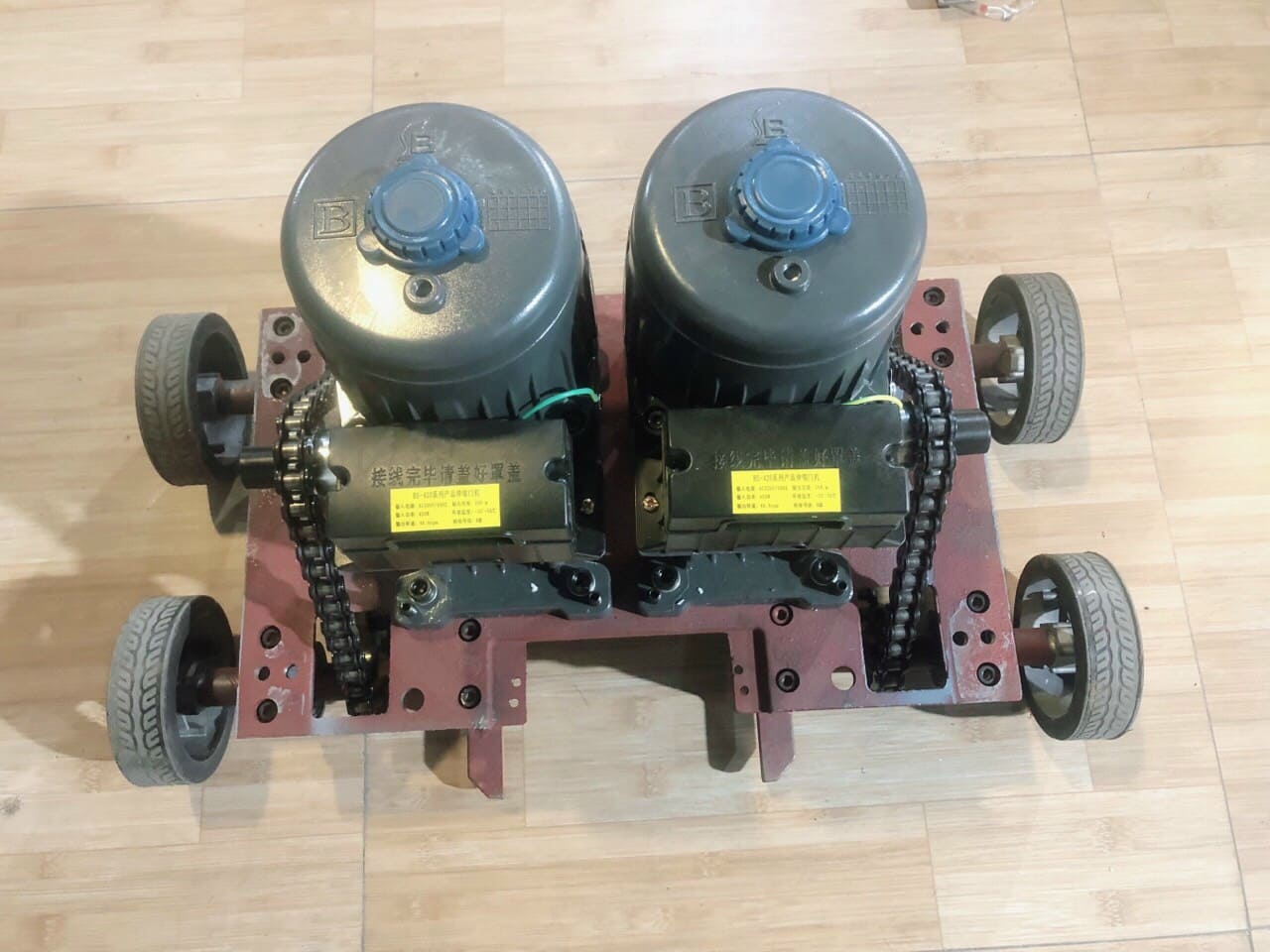

Motor cổng xếp không ray (Cảm ứng từ)
- Nguyên lý: Sử dụng hệ thống motor đôi điều hướng bằng nam châm từ tính âm sàn.
- Ưu điểm: Thẩm mỹ cao, không cần đục phá mặt đường để đi ray.
- Yêu cầu: Đòi hỏi motor đôi có công suất lớn hơn và bo mạch xử lý thông minh hơn.
4. Bảng tra công suất motor phù hợp với độ dài cổng
Việc chọn đúng công suất motor cổng xếp giúp cổng vận hành êm ái, tránh tình trạng quá tải gây cháy động cơ hoặc lãng phí chi phí khi mua motor quá lớn.
|
Độ dài thân cổng (Mét) |
Trọng lượng ước tính (Kg) |
Công suất motor khuyến nghị |
Loại hệ thống |
|---|---|---|---|
|
Dưới 10m |
< 200 kg |
370W |
Có ray / Không ray |
|
10m – 15m |
200 - 350 kg |
420W |
Có ray / Không ray |
|
15m – 20m |
350 - 600 kg |
450W |
Có ray / Không ray |
|
Trên 20m |
> 600 kg |
750W |
Có ray / Không ray |
Ghi chú: Bảng thông số trên áp dụng cho cổng inox/nhôm tiêu chuẩn. Nếu cổng có chiều cao lớn (trên 1.8m) hoặc chịu tác động từ gió mạnh, nên chọn tăng 1 cấp công suất.
5. Tiêu chí chọn mua motor cổng xếp bền bỉ, tiết kiệm
Để đảm bảo hệ thống vận hành ổn định lâu dài, khi lựa chọn motor cần lưu ý các tiêu chí:
- Chất liệu cuộn dây: Ưu tiên 100% dây đồng thay vì dây nhôm để chống phát nhiệt khi dùng liên tục.
- Tải trọng dư 20%: Luôn chọn motor có tải trọng lớn hơn 20% so với trọng lượng thực tế của cổng.
- Chỉ số chống nước IP54 trở lên: Đảm bảo động cơ hoạt động tốt ngoài trời, chống bụi và mưa bão.
- Tính năng an toàn: Chọn motor tích hợp cảm biến ngắt tự động khi gặp vật cản và cảm biến nhiệt tự ngắt khi quá tải.
